Regulirani izvor napajanja

Postano: čet tra 16, 2020 9:27 pm
Postao/la gmilotic#8078
slika

Pozdrav, za zavrsni rad izradujem regulirani izvor napajanja i za prikaz struje i napona koji se reguliraju pomocu potenciometra sam htio prvo kupiti obican LCD pa ga programirati pomocu Croduina, ali bi mi napravilo duplo vise posla skupa sa skolom i maturom. Zatim sam pronasao na vasoj stranici digitalni ampermetar + voltmetar i kupio ga pa me zanimalo spaja li se on direktno na izlaze da bi mi mjerio V i A (na slici na vodicima gdje pise 1-30V) ili ga treba nekako kombinirati sa potenciometrom? Hvala! :D

Re: Regulirani izvor napajanja

Postano: čet tra 16, 2020 10:49 pm
Postao/la david.zovko#8510
Pozdrav, kupili ste ovaj proizvod? https://e-radionica.com/hr/ugradbeni-di ... metar.html

Ovo je njegov KKM - kako koristiti modul tutorijal u kojemu se nalaze sve info, od toga kako rado do toga kako spojiti: https://e-radionica.com/hr/blog/2019/09 ... -100v-10a/

Ako nakon KKM-a imate pitanja, tu smo!

Re: Regulirani izvor napajanja

Postano: sub tra 18, 2020 1:25 pm
Postao/la gmilotic#8078
slika

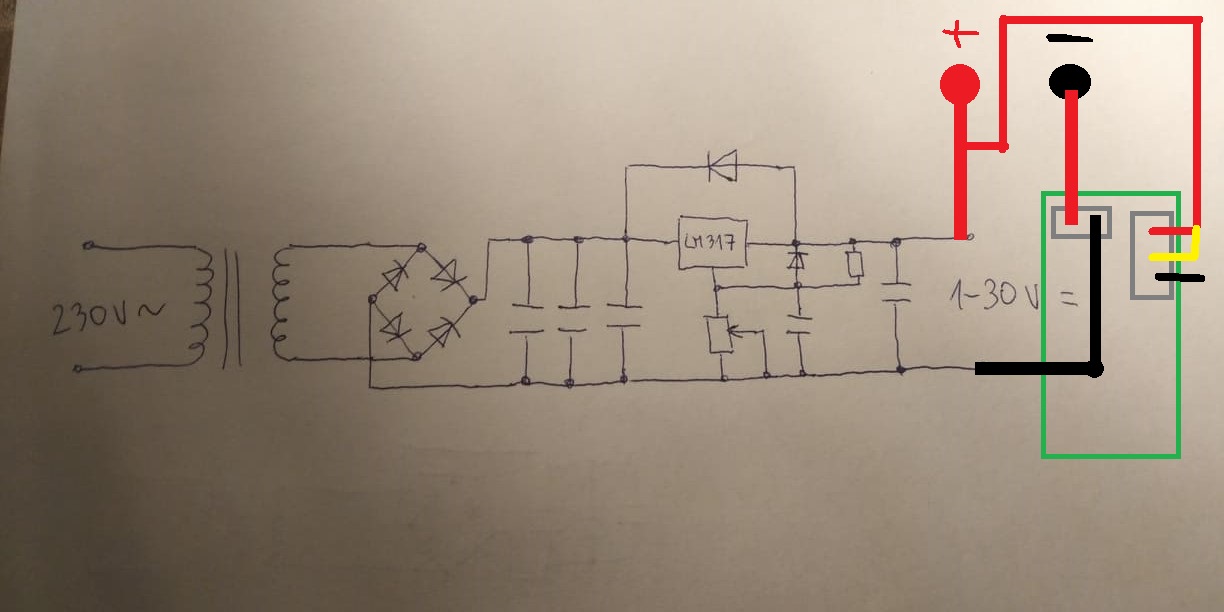

Dakle ovako bi trebalo spojiti nadam se, posto ja nemam specificni uredaj/komponentu koji zelim mjerit nego napon i struju na izlazu na dva vodica (malo je neuredno). Pozdrav

Re: Regulirani izvor napajanja

Postano: sub tra 18, 2020 9:57 pm
Postao/la ivan.fadiga#8066
Pozdrav,
Niste dobro nacrtali kako se spaja, te bi prema vašoj shemi napravili kratki spoj na izvoru.
Ali kao što je David napisao ovdje smo da pomognemo te sam Vam napravio brzinsku shemu prema kojoj treba spojiti a u nastavku je kratko objašnjenje.
Izvodi na koje spajate trošilo su označeni sa + i - gore na slici, crnu žicu sa konektora gdje ima tri žice ne morate spajati nigdje, dok žutu i crvenu sa istog konektora spajate na + napajanja.
Za mjerenje struje spojite kako je nacrtano( malo je čudno na prvi pogled po boji žica, ali je ispravno jer uređaj tako funkcionira).
Također ako spojit na ovaj način onda morate imati napon od 4.5V do 30V a ne od 1V jer uređaj neće raditi.
Ako je potrebno da je regulacija od 1V onda se može sa istoga izvora uzeti napajanje za uređaj(digitalni voltmetar) pa staviti poseban regulator za njega.
Naravno ako je nešto nejasno tu smo, samo pitajte. :D
LP,

slika

Re: Regulirani izvor napajanja

Postano: ned tra 19, 2020 7:45 pm
Postao/la gmilotic#8078
Hvala vam puno za shemu, pogreska za ovo 1-30v to sam simbolicno napisao, https://circuitdigest.com/calculators/l ... calculator, na ovom kalkulatoru sam izracunao da ce output voltage biti 20v, R1 mi je 660ohm, R2 10K(potenciometar), ali sam procitao da je minimalni otpor potenciometra 150ohma(nisam siguran), pa cu morati promjeniti regulator.

Re: Regulirani izvor napajanja

Postano: pon tra 20, 2020 9:21 am
Postao/la david.zovko#8510
Naravno. Probajte, pa javite ako bude bilo još pitanja!

Re: Regulirani izvor napajanja

Postano: sri tra 22, 2020 11:34 am
Postao/la gmilotic#8078
'Pozdrav, smijem li kombinirati shemu 1 sa KKM-a, ali da imam zasebno napajanje za digitalni VM+AM jer trebam koristiti LM317 kojemu je Vout 1.25V pošto nemam 7805?

Re: Regulirani izvor napajanja

Postano: čet tra 23, 2020 8:12 am
Postao/la ivan.fadiga#8066
Pozdrav, naravno da se smije spojiti s posebnim napajanjem za VM+AM samo trebate osigurati da je njegov napon u granicama koje su dane u KKM-u.
Najjednostavnije je spojiti još jedan regulator (7805 ili 7812 ili 7809) kao napajanje za VM+AM. Naravno možete iskoristiti LM317 pa podesiti fiksan napon.
Predlažem da nacrtate sve što treba pa postavite sliku, ako niste sigurni pitajte.
LP,
Ivan

Re: Regulirani izvor napajanja

Postano: pon lip 01, 2020 10:19 am
Postao/la gmilotic#8078
Pozdrav, nisam siguran kako bih mogao spojiti jos jedan regulator za vm+am, pa ako bi ste mogli brzinski neku shemu nacrtati zahvaljujem vam se unaprijed puno. Ako ta shema ne bude uspjela onda cu napraviti zasebno napajanje za vmam od baterija. Hvala

Re: Regulirani izvor napajanja

Postano: pon lip 01, 2020 10:45 pm
Postao/la ivan.fadiga#8066
Poštovani,

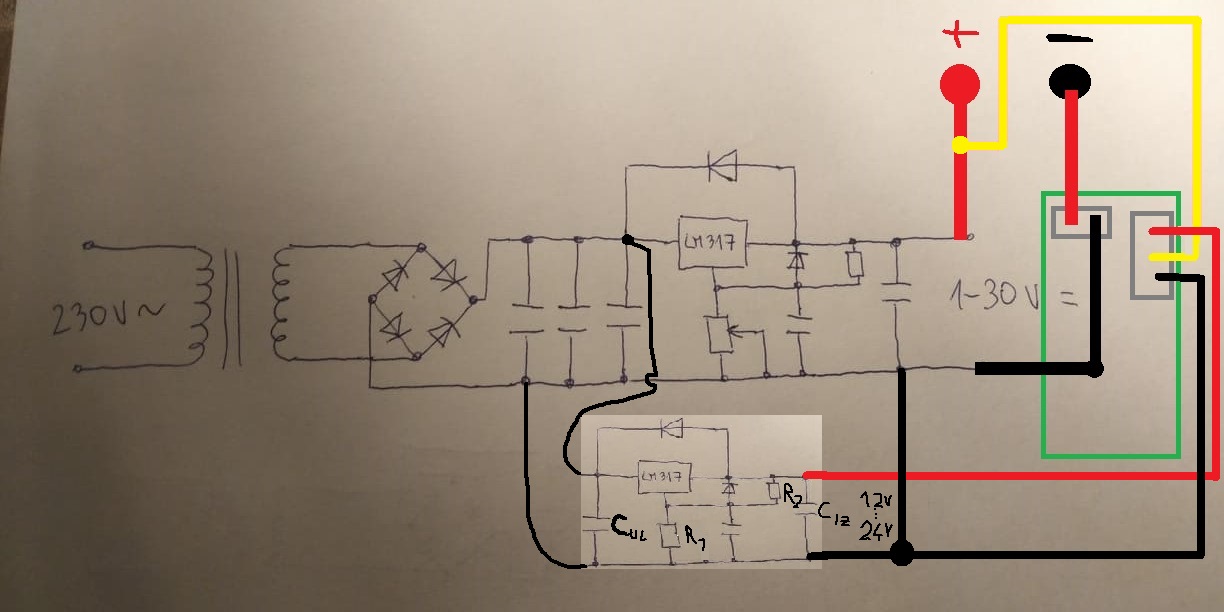

Evo jedne brzinske sheme( nije najurednije, ali vidi se kako se što spaja).
LM317 treba podesiti da daje konstantan napon od 5V do 30V ( napisao sam 12V...24V, ali sada vidim da voltmetar +ampermetar može raditi od 4,5V do 30V).
LP,
Ivan
slika

Re: Regulirani izvor napajanja

Postano: sri pro 16, 2020 9:53 am
Postao/la horvatkreso003#6612
Imam pitanje u vezi vaših lm317 regulatora, ja napravim krug jednostavni za regulator napona homemade i kad se spoje žice mi na izlazu samo pregori kako da to popravim krug da ima zaštitu kratkog spoja ako bi mogli nacrtat?

Re: Regulirani izvor napajanja

Postano: sri pro 16, 2020 12:48 pm
Postao/la ivan.fadiga#8066
Pozdrav,
Može malo više detalja, ulazni napon i struja i izlazni napon i struja.
Regulator se može zaštititi da se koristi osigurač ili shunt otpornik koji bi ograničio struju na potrebnu vrijednost.

LP,
Ivan

Re: Regulirani izvor napajanja

Postano: čet pro 17, 2020 4:30 pm
Postao/la horvatkreso003#6612
slika

Re: Regulirani izvor napajanja

Postano: čet pro 17, 2020 4:32 pm
Postao/la horvatkreso003#6612
To je taj moj krug naj jednostavniji, još ak bi mogli do gradit za kratki spoj da ima zaštitu?

Re: Regulirani izvor napajanja

Postano: sub pro 19, 2020 1:19 pm
Postao/la david.zovko#8510
Za kratki spoj najjednostavnije je dodati osigurač. Imate ih kakvih hoćete vrsta pa prema namjeni trebate odabrati.

Posebno zanimljiv je PTC osigurač. On se prekida na definiranoj struji, ali se oporavlja i vraća u vodljivo stanje ubrzo nakon prekida. Ovaj s linka se prekida na 500mA: https://e-radionica.com/hr/resetabilni- ... -1206.html
